SDR Steuereinheit mit Display
Die Idee
Um den SDR Transceiver bedienen zu können ist eine mehr oder weniger komfortable Steuerung notwendig. Dazu wird ein ATMega128 Mikrocontroller verwendet. DIe bietet genügend Platz um die gewünschten Funktionalitäten unterzubringen.
Die Umsetzung

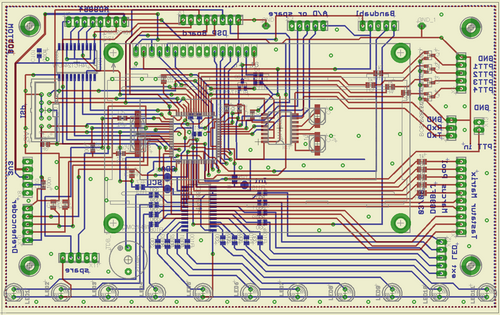

Es wurden für die Spannungserzeugung lineare Netzteil verwendet um von vornherein die Störungen so gering wie möglich halten zu können. Deshalb wurden auch die analogen und digitalen Versorgungsspannungen getrennt aufgebaut. Auf einem 20x4 LC Display werden alle notwendigen Informationen angezeigt. Als Eingabe wird ein selbstgebaute Tastatur mit 20 Tasten und ein Drehencoder verwendet. Mit 11 LEDs werden die Betriebszustände angezeigt.
